Zyklone und Hyperzyklone für das pneumatische Handling (Modell MP®)
Zyklone und Hyperzyklone MODULPIPE ermöglichen die Trennung der zu bearbeitenden Rohstoffe von der im pneumatischen Fördersystem vorhandenen Restluft.
Alle Modelle sind aus lackiertem Stahl, galvanisiertem Stahl, Edelstahl und mit schalldämmender Behandlung, Keramikbehandlung gegen Verschleiß und Manganbehandlung erhältlich.

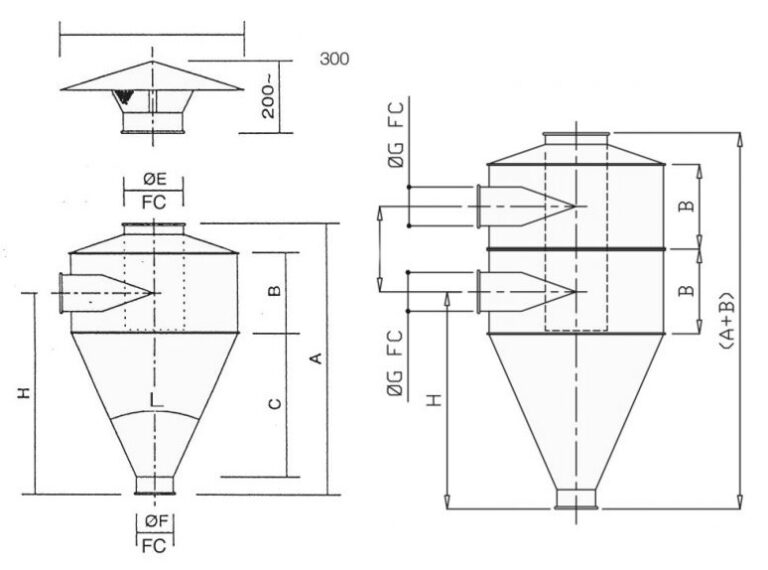

Zyklone für pneumatisches Handling
(Modell MP®)
Für Anlagen mit Ventilator mit geringem Luftvolumen; Durchmesser von 450 bis 800 mm.
| MODELL | A (mm) | B (mm) | C (mm) | G (mm) | R (mm) | F (mm) |
| A (mm) | 750 | 625 | 1350 | 870 | 955 | 1350 |
| B (mm) | 220 | 265 | 265 | 265 | 265 | 450 |
| C (mm) | 400 | 220 | 950 | 495 | 550 | 720 |
| øD (mm) | 450 | 600 | 600 | 600 | 600 | 800 |
| øE (mm) | 160 RP | 270 RP | 270 RP | 270 RP | 270 RP | 270 RP |
| øF (mm) | 100 RP | 160 RP | 160 RP | 210 RP | 160 RP | 210 RP |
| øG (mm) | 100 RP | 160 RP | 160 RP | 160 RP | 160 RP | 210 RP |
| H (mm) | 560 | 400 | 1130 | 670 | 730 | 1090 |
| L (mm) | 47° | 90° | 26° | 42° | 43° | 45° |
Hyperzyklone für pneumatisches Handling
(Modell MP®)
Für Anlagen mit Ventilator mit großem Luftvolumen; Durchmesser von 350 bis 1800 mm; Flanschgröße auf Anfrage.
| VERSION | 35 (mm) | 40 (mm) | 50 (mm) | 60 (mm) | 70 (mm) | 80 (mm) | 90 (mm) | 100 (mm) | 120 (mm) | 140 (mm) | 160 (mm) | 180 (mm) |
| ØA (mm) | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 |
| D (mm) | 1120 | 1400 | 1600 | 1800 | 2000 | 2350 | 2600 | 2900 | 3500 | 3800 | 4100 | 4500 |
| E (mm) | 250 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 650 | 750 | 850 | 950 |
| H (mm) | 940 | 1220 | 1400 | 1590 | 1780 | 2100 | 2335 | 2625 | 3200 | 3485 | – | 4100 |
| Øa (mm) | 160 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| Øb (mm) | 120 | 120 | 150 | 180 | 200 | 220 | 250 | 300 | 350 | 400 | 450 | 500 |
| CxC1 (mm) | Ø100 | 160 x100 | 200 x125 | 220 x150 | 240 x175 | 300 x200 | 330 x225 | 350 x250 | 400 x300 | 430 x350 | 500 x400 | 600 x450 |
Kollektoren für Zyklone MP®
Sie eignen sich zum Sammeln von Staub, der durch die pneumatische Förderung erzeugt wird, und können mit 1, 2 oder 4 anpassbaren Filterschläuchen mit variabler Länge ausgestattet werden.
Zyklonhalter
Teleskopische Zyklonhalter mit Rädern
